一、概要
采集傳輸一體化設計，可集成多種傳感器；智能管理、智能傳輸；采購用LoRa擴頻通信，抗干擾能力強；支持多達40個信道，傳感器節點采用免設置設計，上電即運行，方便現場施工，適用于室內環境監測、農業大棚智能管理。
無線網關支持標準MODBUS-RTU 協議的RS-485 通訊接口，網關與傳感節點采用對等MODBUS-RTU地址設計，可方便集成到PLC等采控系統，實現遠程監測及設備控制。

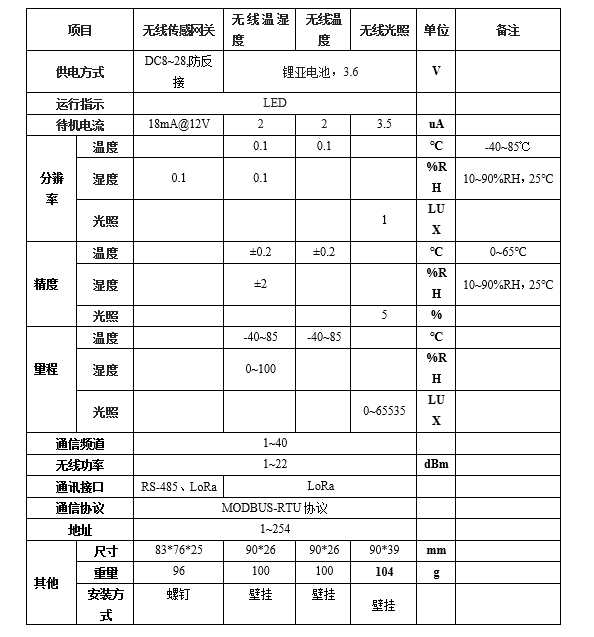

二、系統參數
三、無線傳感器安裝

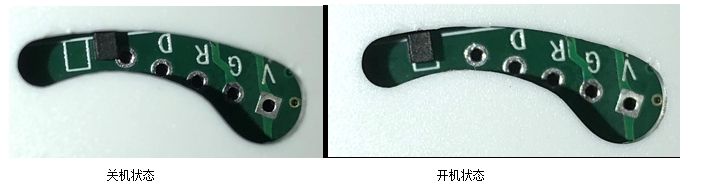

傳感器運輸及倉儲時需斷電，在設備背部有撥動開關，向左撥動，設備通電，運行指示燈每4秒閃爍一次。通電后就可直接安裝，本機不需要任何設置，由網關注冊后，系統即正常工作。
四、無線傳感網關安裝
無線傳感網關供電范圍為8-28VDC，設備輸入電源有防反接保護，設備485接口采用隔離設計，但安裝時仍須注意電源的正負極；通信引腳禁止接入電源，有可能導致永久性損壞，安裝時禁止帶電操作，設備安裝完成檢查無誤后方可上電。
4.1、引腳說明：
G：RS485地； A：RS485正極； B：RS485負極； -：電源負極； +：電源正極
4.2、指示燈：
電源指示燈：紅色，通電后常亮； 485指示燈：當有485通信時閃爍； RF指示燈：當有無線數據收發時閃爍。
五、系統調試
5.1、采用我司配置工具軟件：
接口參數默認為：串口波特率為9600bps、8位數據位、無校驗、1位停止位、地址為1。
接上無線傳感網關；打開配置工具軟件《設備參數配置工具》；選擇串口號，然后點擊測試波特率“
”，軟件會查找出設備的串口參數“
”；
軟件查找到無線傳感網關后，可以進行以下設置：
5.1.1、設置無線傳感網關地址：
系統采用MODBUS-RTU模式設計，無線傳感網關地址、傳感節點地址、485系統內第三方設備地址一定不能重復！
5.1.2、設置無線傳感網關波特率及串口校驗：
5.1.3、設置系統信道：
系統采用自動信道及指定信道兩種方式；
一般情況下，系統信道設置為0，由網關根據算法自動分配信道；
當系統周邊有同頻強干擾時，可以設置到指定信道。
5.1.4、設置網關功率：
根據系統中最遠節點，調節網關發射功率

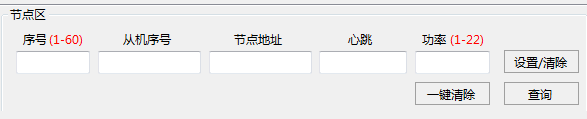

5.1.5、注冊無線傳感節點：
序號：映射了網關的寄存器地址，方便使用時不用用輸入復雜的寄存器地址，
從機序號：無線傳感器設備的10位序列號，
節點地址：無線傳感器設置映射的MODBUS地址，每個傳感器和網關及系統內其它地址不能重合！
心跳：無線傳感器設備的數據上報周期，每個節點可以設置不同的上報周期，根據實際需求及功耗預算，靈活設置。
功率：無線傳感器的發射功率，根據傳感器與網關的距離，靈活設置發射功率，建議在保證通信成功率的前提下，距離越近，設置越低，這樣有利于節省功耗。
5.2、485遠程設置：
根據MODBUS協議遠程操作設備寄存器，見操作指令規約。
五、設備安裝說明
1、收到產品后請確認產品是否完好后，并核對該型號是否與您選購的型號一致。
2、禁止本品用于高污染和高粉塵環境。
3、遠離變頻器、電機等強干擾設備。
4、該變送器正面（指示部分）需面對操作人員，且適宜操作觀看的地方。
5、小心輕放并避免機械沖擊與撞擊；
6、保持干燥；
7、拿取傳感器及設備之前，應先行觸摸一下有接地的設備或水管之類，以免除靜電；
8、避免接觸金屬銼屑、油脂、管道涂料及其他污染物。
9、無線設備及天線，避免安裝于地面及墻壁角落及有金屬屏蔽的環境。
附件 MODBUS指令規約（RS-485）
1、功能碼
本設備支持讀寫功能碼，相應的功能碼操作相應的寄存器，如下表：

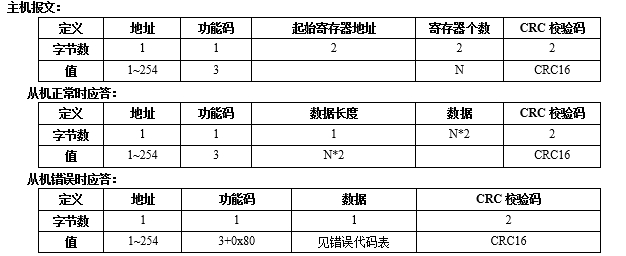

1.1 舉例功能碼3，讀從機寄存器數據
1.2 舉例功能碼16，寫從機寄存器數據
1.3 其它功能碼
其它功能碼均遵循MODBUS RTU標準協議，錯誤應答碼也一樣，使用本設備的功能碼前，請查閱MODBUS RTU 相關手冊。

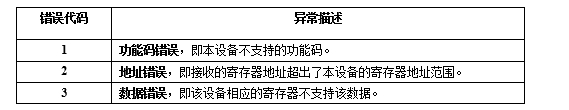

2、錯誤代碼表

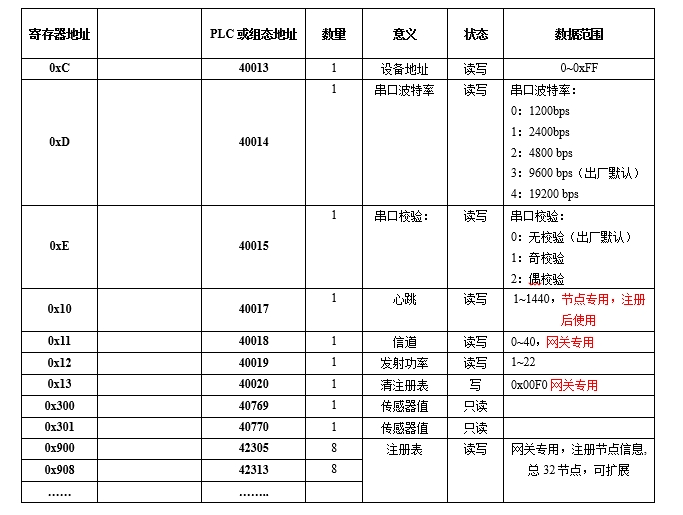

3、寄存器列表
4、通訊協議示例以及解析
4.1 舉例：
更改網關地址 0x01 的串口屬性
問詢幀（16 進制）：
應答幀（16 進制）：
數據解析：
設備地址為01的串口波特率成功更改為9600bps。
4.2 舉例：
注冊設備序列號為：1123210001的無線溫度傳感器到地址為1的網關下，設置無線溫度傳感器的地址為：3，心跳：5分鐘，功率：14；
注冊設備序列號為：1023210001的無線溫濕度傳感器到地址為1的網關下，設置無線溫濕度傳感器的地址為：4，心跳：5分鐘，功率：14；
問詢幀（16 進制）：
應答幀（16 進制）：
問詢幀（16 進制）：
應答幀（16 進制）：
注冊完成以上兩節點后，系統上電運行，待數據上傳后，可以查詢節點采集值：
4.3 以讀序列號為1023210001的無線溫濕度傳感器值為例（注冊時地址設置為了4）
4.3.1 讀取溫度
問詢幀（16 進制）：
應答幀（16 進制）：
（1）設備溫度大于等于0℃時回復內容：
數據解析：
數據(溫度值)為0x00 0x96；
溫度計算：（分辨率為0.1℃）
十六進制0096 => 十進制150 => 150*0.1℃=15℃
（2）設備溫度小于0℃時回復內容：
數據解析：
數據(溫度值)為：0xFF 0x27；
溫度計算補碼方式：（分辨率為0.1℃）
十六進制（FF27-10000） => 十進制-217 => -217*0.1℃ = -21.7℃
4.3.1 讀取濕度
問詢幀（16 進制）：
應答幀（16 進制）：
數據解析：
數據(濕度值)為0x01 0xC6；
濕度計算：（分辨率為0.1）
十六進制01C6 => 十進制454 => 454*0.1=45.4%
