一、概述：
適用范圍： 本系列產品為磁電系內磁式結構，適用于安裝在各控制系統和配電系統的顯示面板和大型開關板上指示相關電參數，如：交直流電流、電壓、功率因數、功率、同步值、頻率、展開電壓和過載電流等。產品性能符合 GB7676-1998 標準。
主要技術參數：準確度為： 1.5 、 2.5 級；使用條件： -20 ～＋ 50 ℃ 相對濕度≤85%；耐壓影響：自頻定值變化±15%時，引起指示值誤差不超過基本誤差機械性能：能承受加速為30米/秒2，沖擊頻率每分鐘80-120次、二小時運輸顛震工作位置：垂直方向合用。
二、結構特征及技術要求：
結構特征： 膠木外殼，玻璃窗口，磁電系內磁式結構。
測量范圍 名稱 常用規格(測量范圍) 備注
交流電流表 A 0.5-50A 直接接通
10/5A-800/5A 經電流互感器通次級電流
KA 1KA-10KA
交流電壓表 V 10V-600V 直接接通
KV 1KV-35KV 經電流互感器通次級電流 100V
直流電流表 μA、mA 50μA-500μA 1mA-500mA 直接接通
A 1A-15A
15A-750A 外附分流器75mV
KA 1KA-3KA
直流電壓表 V 3V-600V 直接接通
KV 1KV-3KV 外附定值電阻
頻率表 HZ 45-55HZ 36V 100V 127V 220V 380V 2.5級
功率表 W、VAR 100V 380V 380-380KV/100V 5A 5-10KA/5A經電壓互感器二次電壓 100V經電壓互感器二次電壓 100V 2.5級
功率因數表 COSφ COS φ =0.5-1-0.5 100V/5A 220V/5A 380/5A 2.5級

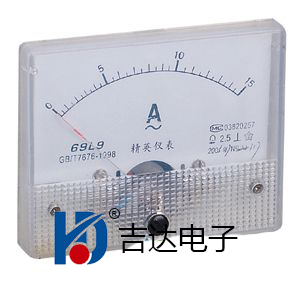

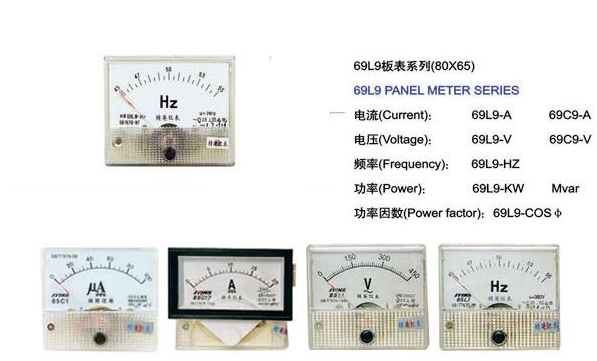

69L9、69C9-A、V交直流電流電壓表
