ZX9型系列適用于交流50Hz電壓至660V或直流至440V的電路中，主要作電動機的起動，調速與制動作用，電阻器為開啟式，其額定發熱功率為4.6KW，由鐵鉻鋁波浪形電阻元件組成。
產品配RS,RT,RK,RQ,RP,RY,RZ起重機作為調整電阻器。
ZX12型系列電阻器其適用于交流50Hz，電壓至660V及直流電壓至440V的電路中，主要用作電動機的起動，調速與制動作用。
- 海拔高度不超過2500米；
- 周圍介質溫度不超過+40℃及不低于-30℃；
- 當+20℃±5℃時空氣相對濕度不大于85%；
- 周圍介質中無足以腐蝕金屬和破壞絕緣及有爆炸危險的氣體及導電塵埃；
- 必須有防雨雪設備并是不會充滿水蒸氣的地區；
- 在無劇烈震動或顛跛的地區。
|

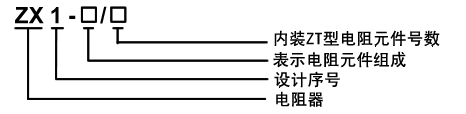

型號
|
+20℃時總的電阻（Ω）
|
負載電流（A）
|
電阻元件型號(mm）
|
電阻元件數量
|
備注
|
|
ZX9-1/10
|
0.106
|
215
|
ZD1-1
|
40
|
2并20串
|
|
ZX9-2/14
|
0.14
|
181
|
ZD1-2
|
40
|
2并20串
|
|
ZX9-3/20
|
0.188
|
152
|
ZD1-3
|
48
|
2并24串
|
|
ZX9-4/28
|
0.254
|
128
|
ZD1-4
|
48
|
2并24串
|
|
ZX9-1/40
|
0.426
|
107
|
ZD1-1
|
40
|
40串
|
|
ZX9-2/55
|
0.56
|
91
|
ZD1-2
|
40
|
40串
|
|
ZX9-3/80
|
0.756
|
76
|
ZD1-3
|
48
|
48串
|
|
ZX9-4/110
|
1.016
|
64
|
ZD1-4
|
48
|
48串
|
|
ZX9-5/152
|
1.344
|
55
|
ZD1-5
|
48
|
48串
|
|
ZX9-6/216
|
1.848
|
46
|
ZD1-6
|
48
|
48串
|
|
ZX9-5/300
|
2.935
|
39
|
ZD1-5
|
96
|
96串
|
|
ZX9-6/420
|
4.044
|
33
|
ZD1-6
|
96
|
96串
|
|
ZX9-7/560
|
5.378
|
29
|
ZD1-7
|
96
|
96串
|
|
ZX9-8/800
|
7.396
|
24
|
ZD1-8
|
96
|
96串
|
|
型號
|
發熱時間常數（S）
|
允許負載電流（A）
|
總電阻值 (Ω）
|
電阻元件
|
|
型號
|
數量
|
接法
|
|
ZX12-0.1
|
200
|
215
|
0.1
|
ZJ1-1
|
12
|
2并6串
|
|
ZX12-0.14
|
150
|
181
|
0.14
|
ZJ1-2
|
12
|
2并6串
|
|
ZX12-0.2
|
120
|
152
|
0.2
|
ZJ1-3
|
12
|
2并6串
|
|
ZX12-0.28
|
140
|
128
|
0.28
|
ZJ1-4
|
16
|
2并8串
|
|
ZX12-0.4
|
200
|
107
|
0.4
|
ZJ1-1
|
12
|
12串
|
|
ZX12-0.56
|
150
|
91
|
0.56
|
ZJ1-2
|
12
|
12串
|
|
ZX12-0.8
|
120
|
76
|
0.8
|
ZJ1-3
|
12
|
12串
|
|
ZX12-1.1
|
140
|
64
|
1.1
|
ZJ1-4
|
16
|
16串
|
|
ZX12-1.6
|
128
|
54
|
1.6
|
ZJ1-5
|
16
|
16串
|
|
ZX12-2.2
|
104
|
46
|
2.2
|
ZJ1-6
|
16
|
16串
|
|
ZX12-3.0
|
136
|
39
|
3.0
|
ZJ1-7
|
24
|
24串
|
|
ZX12-4.2
|
104
|
33
|
4.2
|
ZJ1-8
|
24
|
24串
|
|
ZX12-5.6
|
96
|
29
|
5.6
|
ZJ1-9
|
24
|
24串
|
|
ZX12-8.0
|
80
|
24
|
8.0
|
ZJ1-10
|
24
|
24串
|

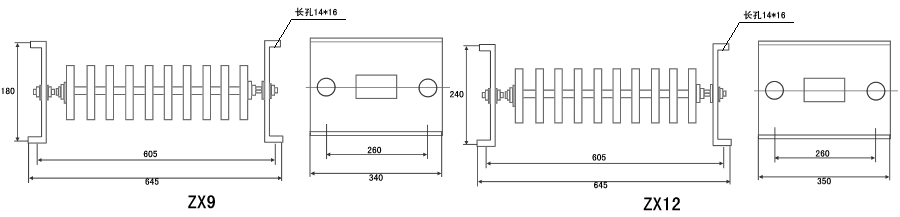

結構特征:

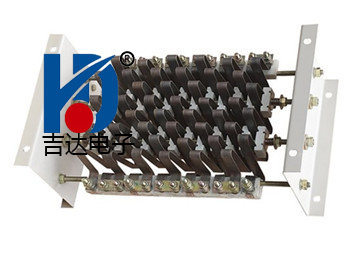

ZX9型電阻器系列按各種規格分別40、48、96電阻元件裝配而成，電阻元件為鐵鉻鋁合金帶軋制成波浪形，結構按其寬度分為大、中、小三種，大片與中片端沖孔作為安裝之用，小片規格的兩端直接聯結、每一電阻元件的聯結構均憑緊固螺母壓緊，以保證良好的接觸電阻。電阻器安裝時必須使電阻元件垂直位置放置。
ZX12型系列敞開式，防護等級為1P00，全系列電阻器按各種規格分別12、16及24片電阻元件裝配而成。電阻元件為鐵鉻鋁金軋制成齒形，結構按其寬度分為大、中、小三種，大片與中片兩端沖孔作為安裝之用，小片規格的兩端的聯結處，去除表面氧化膜以保證接觸良好。每一電阻元件的聯結均憑借緊固螺母壓緊，以保證良好的接觸電阻。
|
ZX9/ZX12波浪電阻器
