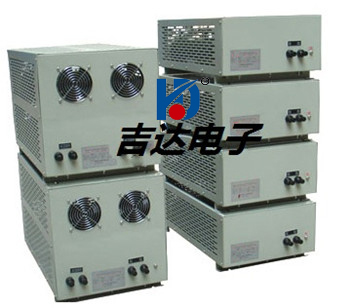

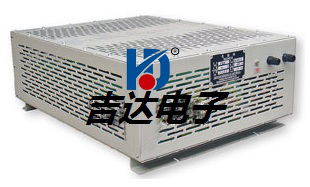

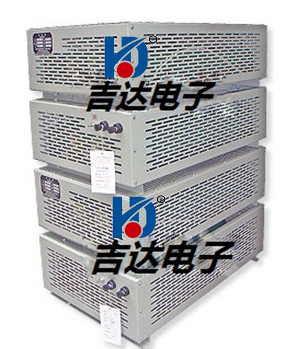

 RXG-F變頻制動電阻箱 |
|
RXG-F可靈活組合使用、長壽命設計、可選用熱保護器及軸流風機。 適用于電梯、軋機、起重機、卷機、起動制動之用。

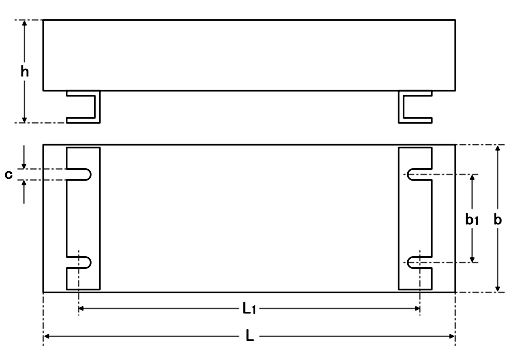

RXG-F電阻器安裝尺寸圖
| 型號功率 |
L |
L1 |
B |
B1 |
H |
C |
| 2KW-3.2KW |
470 |
440 |
193 |
100 |
195 |
M10 |
| 3.5KW-4.8KW |
470 |
440 |
330 |
200 |
195 |
M10 |
| 5KW-6KW |
590 |
540 |
330 |
130 |
195 |
M10 |
| 7KW-8KW |
590 |
540 |
430 |
230 |
195 |
M10 |
| 10KW-12.5KW |
680 |
630 |
430 |
230 |
195 |
M10 |
| 15KW-20KW |
680 |
630 |
430 |
230 |
420 |
M10 |
|
|
電阻型號 RXG20
|
電阻箱 功率
|
電阻箱尺寸 單位（MM）
|
其它 配置
|
備注
|
|
2500W
|
22KW-- 30KW
|
長700*深500*高800
|
冷卻 風機（有）
|
不要冷卻風機減200元
|
|
2500W
|
32KW-- 40KW
|
長700*深500*高950
|
冷卻 風機（有）
|
|
|
2500W
|
42KW-- 50KW
|
長700*深500*高1100
|
冷卻 風機（有）
|
|
|
2500W
|
52KW-- 60KW
|
長700*深500*高1250
|
冷卻 風機（有）
|
|
|
2500W
|
62KW-- 70KW
|
長700*深550*高1400
|
冷卻 風機（有）
|
|
|
2500W
|
72KW-- 80KW
|
長700*深550*高1550
|
冷卻 風機（有）
|
|
|
2500W
|
82KW-- 90KW
|
長700*深550*高1700
|
冷卻 風機（有）
|
|
|
2500W
|
92KW-- 100KW
|
長700*深550*高1850
|
冷卻 風機（有）
|
|
|

|
電阻器技術參數：
功率范圍： 30kW-350kW
阻值范圍： 1Ω-1000Ω
額定溫升： ≤375℃
耐壓：3KV-30KV可選
防護等級：IP：20-23可選
額定功率下阻值變化≤±3%
短時負荷能力：10倍功率6秒
環境溫度：-55℃+315℃ 電阻器的允許負荷和環境溫度的關系
|
| ★ 無感非標電阻可以訂制 ★ |
|
