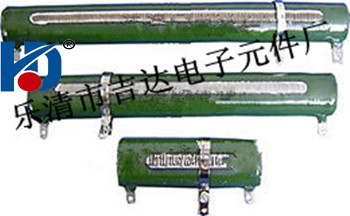

ZG11/RXYC/RX20被釉管形線繞電阻器，是用優質合金電阻絲燒制后其外表面燒結一層釉而成的功率型電阻器。該電阻器耐高溫，防潮性能好，可廣泛用于各種電氣設備和電子儀器的直流或低頻交流電路中作降壓、分壓、分流或負載電阻用。

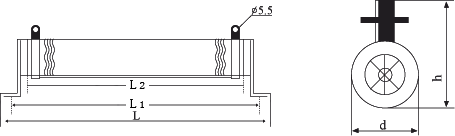

| 型號 |
功率(W) |
L |
L1 |
L2 |
h |
b |
c |
d |
e |
安裝
螺絲 |
| RX20 |
10
|
79 |
73 |
41 |
40 |
20 |
4 |
18 |
8 |
M4
|
| |
15
|
84 |
76 |
45 |
44 |
20 |
4 |
18 |
8 |
M4
|
| |
20
|
90 |
82 |
51 |
44 |
20 |
4 |
21 |
8 |
M4
|
| |
25
|
90 |
82 |
51 |
45 |
23 |
4 |
21 |
8 |
M4
|
| |
30
|
110 |
102 |
71 |
45 |
23 |
4 |
21 |
8 |
M4
|
| |
40
|
126 |
118 |
87 |
45 |
23 |
4 |
18 |
8 |
M4
|
| |
50
|
146 |
132 |
90 |
62 |
27 |
6.2 |
30 |
14 |
M5.5
|
| |
75 |
196 |
182 |
140 |
62 |
27 |
6.2
|
30 |
14 |
M5.5 |
| |
100 |
226 |
212 |
170 |
62 |
27 |
6.2 |
30 |
14 |
M5.5
|
| |
150 |
272 |
258 |
216 |
62 |
27 |
6.2 |
30 |
14 |
M5.5 |
| |
200 |
323 |
309 |
267 |
62 |
27 |
6.2 |
30 |
14 |
M5.5
|
| |
300 |
326 |
310 |
270 |
85 |
38 |
6.2 |
42 |
16 |
M5.5 |
| |
400 |
388 |
372 |
330 |
85 |
38 |
6.2 |
42 |
16 |
M5.5
|
| |
500 |
360 |
344 |
300 |
95 |
45 |
6.2 |
52 |
16 |
M5.5 |
| |
800 |
360 |
340 |
300 |
135 |
70 |
8.2 |
70 |
20 |
M6 |
| |
1000 |
360 |
340 |
300 |
135 |
70 |
8.2 |
70 |
20 |
M6 |
| |
1500 |
475 |
455 |
415 |
135 |
70 |
8.2 |
70 |
20 |
M6 |
| |
2000 |
570 |
550 |
510 |
135 |
70 |
8.2 |
70 |
20 |
M6 |
| |
2500 |
660 |
640 |
600 |
135 |
70 |
8.2 |
70 |
20 |
M6 |
| |
3000 |
660 |
640 |
600 |
135 |
70 |
8.2 |
70 |
20 |
M6 |
電阻器技術參數：
功率范圍： 10W-3500W
阻值范圍： 1Ω-100KΩ
額定溫升： ≤375℃
電極與安裝架之間耐壓：3KV
防護等級：IP：00
額定功率下阻值變化≤±3%
短時負荷能力：10倍功率6秒
環境溫度：-55℃+315℃

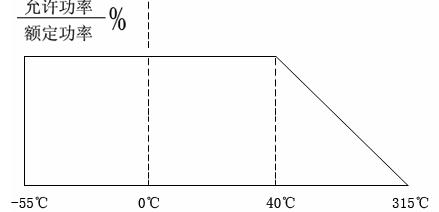

電阻器的允許負荷和環境溫度的關系 |
 |
| |
|
ZG11/RXYC/RX20琺瑯電阻
