一、概要

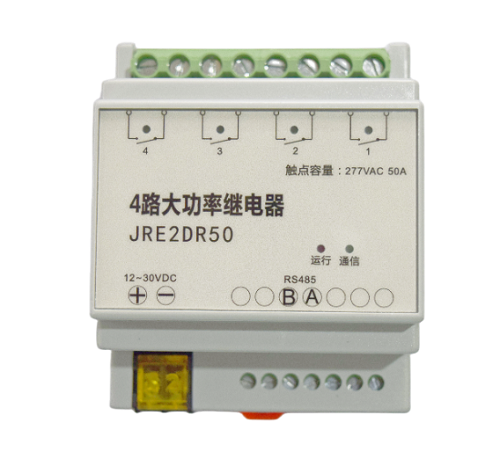

JRE2DR大功率繼電器，采用磁保持繼電器設計，觸點容量高達50A@277VAC，設備具有較強抗干擾能力，具有防反接、過流、過壓等保護功能，針對工業現場需求而設計；具有斷電保持功能，有效規避了跳閘斷電導致的系統失控。
設備支持標準MODBUS-RTU 協議的RS-485 通訊接口，通信地址及串口屬性等可以設置，通信距離最遠1200米，可實現遠程監測，方便接入PLC等自控系統。
可廣泛用于停車道閘、機房、生產車間、燈控、學校、商場、智能家居、樓宇控制、機場、火車站等領域。
二、產品特點
DC12-30V；
50A磁保持繼電器，輸出觸點隔離；
通訊接口支持RS485，支持標準MODBUS-RTU協議；
通信波特率：2400,4800,9600,19200；
掉電記憶；
通訊距離：最遠1200米；
安裝方式：導軌安裝，施工安裝方便；
四路繼電器控制；

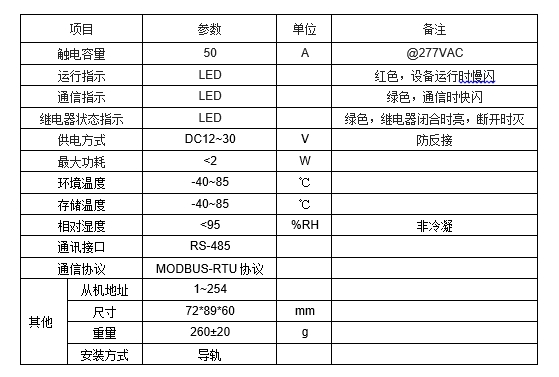

三、主要參數
四、設備尺寸、安裝調試及接線說明

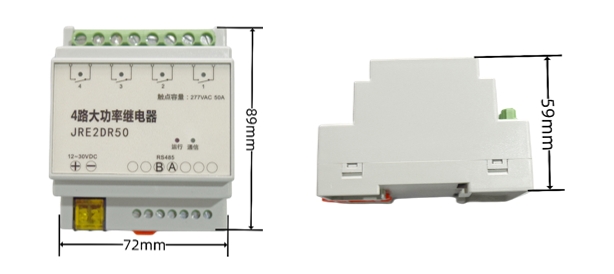

4.1 設備尺寸（mm）
4.2.1 安裝
JRE2DR大功率繼電器采用導軌安裝方式。所選定的安裝位置應保證模塊不受自然環境、溫度極限或劇烈振動的影響。安裝時需采用檔片固定穩固。
安裝時，交流電、直流電、485通訊分開走線，特別是注意交流走線遠離485走線。

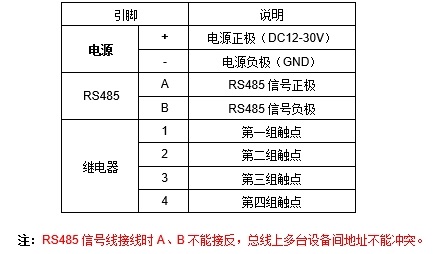

4.2.2 接線
JRE2DR大功率繼電器工作電壓范圍為12-30VDC，設備輸入電源有防反接保護，但安裝時仍須注意電源的正負極；通信引腳禁止接入電源，有可能導致永久性損壞，安裝時禁止帶電操作，設備安裝完成檢查無誤后方可上電。
4.3 通過MODBUS指令設置設備參數
接口參數默認為：串口波特率為9600bps、8位數據位、無校驗、1位停止位、地址為1。
1、在未知參數的情況下：
可以通過參數配置工具進行參數查詢或者搜索來獲得：
接上485通信設備及溫度傳感器；打開配置工具軟件《設備參數配置工具》；選擇串口號，然后點擊測試波特率“
”，軟件會查找出設備的串口參數“
”；
軟件查找到傳感器后，可以分別設置設備地址和串口波特率及校驗。
2、已知設備地址或串口屬性的情況：
JRE2DR設備上電之后，可以通過功能碼3對設備寄存器進行讀操作；通過功能碼16對設備寄存器進行寫操作。也可以能過功能碼1及功能碼15對繼電器進行操作
具體操作見指令規約。
附件 MODBUS指令規約（RS-485）
1、功能碼

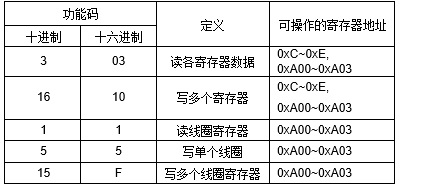

本設備支持讀寫功能碼，相應的功能碼操作相應的寄存器，如下表：
1.1 舉例功能碼3，讀從機寄存器數據

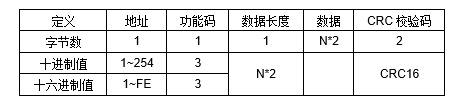

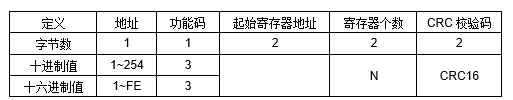

主機報文：
從機正常時應答：

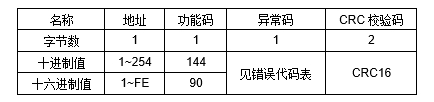

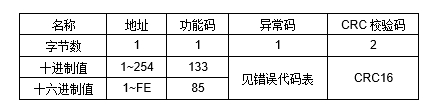

從機錯誤時應答：
1.2 舉例功能碼16，寫從機寄存器數據
主機報文：
從機正常時應答：
從機錯誤時應答：
1.3 舉例功能碼1，讀從機線圈狀態
主機報文：

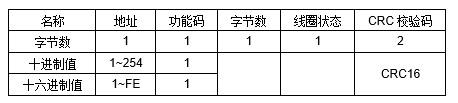

從機正常時應答：

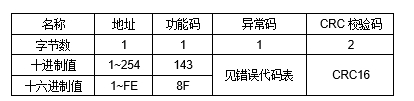

從機錯誤時應答：
1.4 舉例功能碼5，寫單個線圈

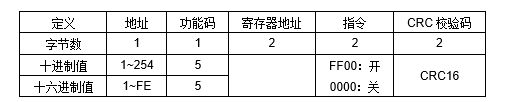

主機報文：
從機正常時應答：

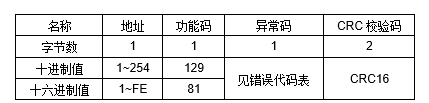

從機錯誤時應答：
1.5 舉例功能碼15，寫多個線圈
主機報文：
從機正常時應答：
從機錯誤時應答：

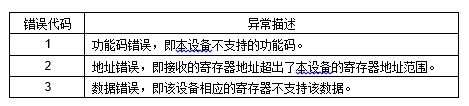

2、錯誤代碼表

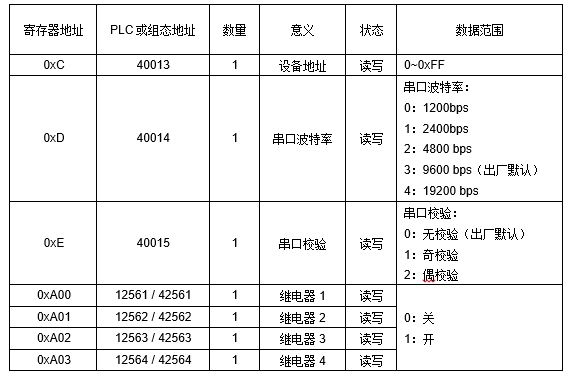

3、寄存器列表
4、通訊協議示例以及解析

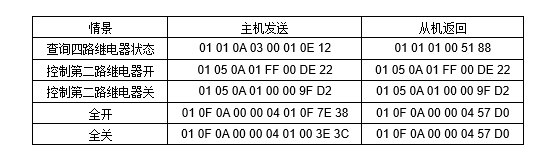

4.1 舉例：繼電器控制及狀態讀取
4.3 舉例：更改設備地址 0x01 的串口波特率
問詢幀（16 進制）：
應答幀（16 進制）：
數據解析：
設備地址為01的串口波特率成功更改為9600bps。
JRE2DR大功率繼電器
