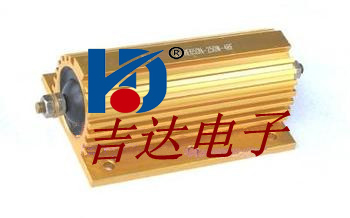

RX24鋁殼制動電阻器  RX24鋁殼制動電阻器

RX24鋁殼制動電阻器

■ 外型尺寸

型號
250℃下額定功率(W)帶散熱板
外形尺寸(mm)

重量(g)
電　　阻　　體
標準散熱板(鋁)

Amax

 B Lmax Hmax C l l1 M N

Ф1

Ф2

 表面積cm2 厚度(mm)
RX24 5 15.5 16 36.5 8 8.5 11.4 12 4.4 1.5 1.5 2.2 415 1 3
10 19.5 21 40.5 10 11.2 14 16 5 2 2 2.5 415 6
20 27 27 48.0 13 14.3 18.3 20 7 2 2 3.5 535 11
30 34 29 55.0 15.5 16.3 25 22 7.3 2 2 3.5 535 18
50 50 29 71 15.5 16.3 40 22 7.3 2 2 3.5 995 30
75 65.5 48 86.5 26 27 23.5 37 11.5 3.5 3 4.4 995 3 90
100 98 48 119 26 27 35 37 11.5 3.5 3 4.4 995 160
150 130 48 151 26 27 35 37 11.5 3.5 3 4.4 995 240
RXG24 75 65.5 48 93.5 26 27 23.5 37 11.5 3.5 M3 4.4 995 90
100 98 48 126 26 27 35 37 11.5 3.5 M3 4.4 995 160
150 130 48 158 26 27 52 37 11.5 3.5 M3 4.4 995 240
200 92 73 132 45 46.5 35 58 21 5 M6 5.5 3750 420
250 112 73 152 45 46.5 45 58 21 5 M6 5.5 4765 480
300 130 73 170 45 46.5 51 58 21 5 M6 5.5 5780 580
500 204 73 244 45 46.5 87 58 21 5 M6 5.5 8500 970

■ 主要技術指標

型　號 額定功率(W) 　阻值范圍(Ω) 阻值允許偏差(%) 　溫度系數　 (×10-6/℃) 絕緣電壓(V) 最高過負荷電壓(V)
帶散熱板 不帶散熱板
RX24 5 3 0.01Ω～1KΩ

F(±1%)

D(±5%)

±100

±50

 1000 1500
10 8 0.01Ω～1.5KΩ
20 12.5 0.01Ω～7.5KΩ
30 15 0.01Ω～10KΩ
50 20 0.01Ω～15KΩ
RXG24 75 45 0.01Ω～20KΩ 2000 3000
100 50 0.01Ω～24KΩ
150 55 0.01Ω～30KΩ
200 55 0.01Ω～36KΩ
250 60 0.01Ω～39KΩ
300 75 0.01Ω～47KΩ
500 200 0.01Ω～51KΩ

■ 主要檢驗項目、試驗方法及性能要求

檢驗項目 性能要求 試驗方法
　　電阻溫度系數

≤±100(×10-6/℃)

-55℃/+20℃　20℃/+125℃
　　引出端強度

R≤±(1%R+0.05Ω)

 拉力40N
　　耐電壓 無擊穿或飛弧 交流電壓，其峰值為絕緣電壓的1.42倍，1min
　　可焊性 焊料能自由流動并與引線潤濕

235±5℃　2±0.5s
　　耐焊接熱

ΔR≤±(1%R+0.05Ω)

260±5℃　10±1s
　　過載

ΔR≤±(1%R+0.05Ω)

 5倍額定功率 5s
　　溫度快速變化

ΔR≤±(1%R+0.05Ω)

 -55℃/+125℃ 5次循環
　　振動

ΔR≤±(1%R+0.05Ω)

10～500Hz　98m/s2
　　表面溫升
 ≤275℃ VR
　　耐脈沖 ΔR≤±(0.2%R+0.05Ω) MIL-STD-202　100g,6毫秒10次
　　長期負荷

ΔR≤±(1%R+0.05Ω)

 +25±2℃ VR 1000h
　　穩態濕熱

ΔR≤±(1%R+0.05Ω)

 +40±2℃　濕度95～93% 240h
